Комбинированный дом: секреты стройки из керамблоков. Часть 1

Этот дом компактный и уютный, классический и стильный, контрастный в цветовом решении, но не вызывающий, построен добротно, из качественных материалов, и отвечает принципу экологичности. Таким он получился благодаря тому, что заказчик изначально четко понимал, какой именно дом хочет, а архитектор сумел создать желаемый образ и контролировал процесс стройки. Период строительства дома – 2008–2011 гг.

Заказчики
Дом для семьи из трех человек. Будущие домовладельцы: муж и жена в возрасте около 40 лет и их 10-летний сын. Хозяин дома имеет свой бизнес, его жена – домохозяйка.

Идея и архитектор
Заказчик – поклонник классического стиля в архитектуре, но в то же время приветствует инновационные решения. Как-то в одном из журналов он увидел картинку дома, которая ему очень понравилась. С этой картинкой заказчик и пришел в архитектурную мастерскую ADStudio, уже четко определившись с концепцией своего будущего жилья. При этом изложил условия: коттедж должен вписываться в маленький участок, иметь определенный набор функций, а строить его надлежало из натуральных, экологически чистых материалов, например, таких как кирпич, камень, дерево. С работой успешно справились молодые креативные архитекторы Дмитрий Давыдовский и Юрий Бондаренко.

Месторасположение объекта

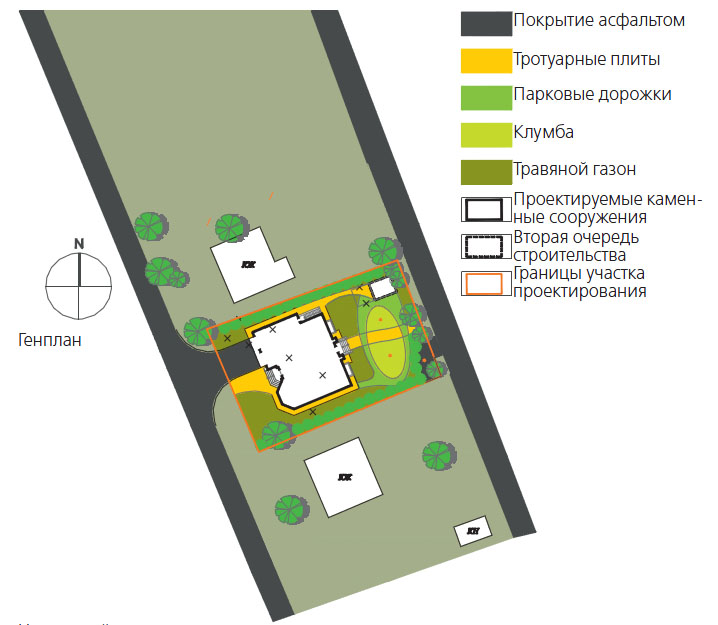

Строительство планировалось в селе Козин Киевской области. Участок ровный. Но его небольшие размеры поставили перед архитекторами задачу грамотно и компактно вписать дом в существующие габариты.

Проект и дом
Общая площадь здания – 412 м². Дом включает полноценный подвал, первый и второй этажи. Чердак имеет техническое предназначение. Планировочное решение очень компактное, характеризуется центральной структурой и четким функциональным зонированием.
На подвальном этаже обустроен хозяйственный блок (котельная с отдельным выходом на улицу, постирочная с кладовой, техпомещение и винный погреб) и блок отдыха (комната отдыха, сауна, санузел, душ, бассейн и его оборудование), а также большой домашний кинотеатр. Объединяющая зона – холл.
Освещение обеспечивается благодаря приямкам с окнами.

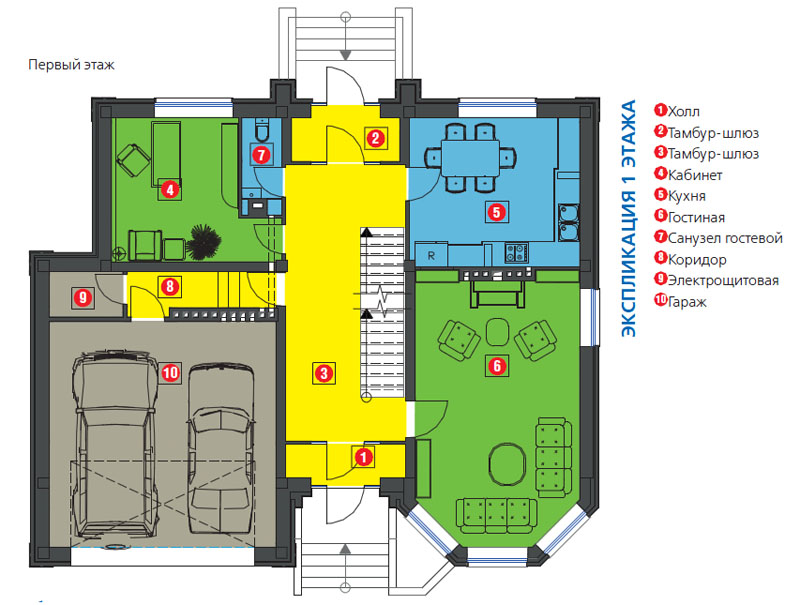

На первом этаже расположены: зона общего пользования (огромный зал, кухня, холл, входной санузел, встроенный маленький гардероб), рабочая зона (кабинет) и техническая (электрощитовая, гараж на две машины и коридор, с которого по ступенькам можно подняться в гостевое пространство). Интересная особенность – коммуникационный сквозной холл, органично соединяющий улицу и приусадебную территорию индивидуального отдыха.
Второй этаж запроектирован как спальная зона. Здесь находятся: детская комната, гостевая, общая ванная с индивидуальным балконом, а также родительская спальня с отдельной гардеробной и большой освещенной ванной. Галерея, объединяющая все помещения, характеризуется криволинейным атриумом и выходом на балкон, являющийся одновременно навесом над входом. А вот одномаршевая лестница – это идейное пожелание заказчика.
Интересно, что в доме большая высота потолков. Например, первый этаж имеет 3,5 м пространства в свету, а второй – 3,2 м.

Внимание при кладке стен из керамблоков
Основание под первый ряд блоков должно быть ровным (для контроля горизонтальности используют водяной уровень или нивелир).

Блоки перед укладкой необходимо увлажнить, чтобы они не поглощали воду из раствора.
Кладка наружных стен должна начинаться с углов (в зависимости от размера пустотных блоков, предназначенных для однорядных стен, углы можно выполнять только из целых блоков или использовать доборные элементы).
Керамические блоки соединяются между собой в «паз-гребень». Чтобы избежать перекосов, блоки необходимо вставлять сверху в пазы уже уложенных в кладку элементов и только после этого опускать на раствор. Раствор используют только в горизонтальных швах.
Контроль вертикальности стен нужно проводить на углах при помощи отвеса после выполнения каждого ряда пустотных блоков. Контроль горизонтальности кладки между углами выполняется с помощью причалки (шнура каменщика).

Обязательно следует накрывать кладку в конце рабочей смены либо перед выпадением осадков – во избежание попадания воды в пустоты.

Эксперт о секретах работы с заказчиком
Юрий Бондаренко, архитектор, ответственный за авторский надзор и рабочую документацию
Основная задача архитектора – понять, чего хочет клиент, создать ему удобный, комфортный дом и сделать его красивым, гармоничным. Задание упрощается, если заказчик хороший – тот, который знает, чего хочет. В ином случае обязательно придется прибегать к помощи психологии. Поэтому, на мой взгляд, самое удачное при работе над данным проектом – восприятие заказчика и его современное мышление. Он не только был реализатором смелых идей и экспериментов архитектора, но и развивал их. Думаю, у каждого человека есть определенное понимание собственных желаний и свои зарисовки в голове. Архитектору нужно суметь увидеть и правильно прочесть эти зарисовки, а заказчику – быть готовым к работе со специалистом. Архитектор не должен гнуть свою линию и ставить задачу формировать вкус клиента. Ведь человек строит дом для себя, а не под чужое виденье. А вот как это сделать – решать нам – архитекторам.

О стеновом материале
Пустотелые керамические блоки Porotherm (Поротерм) изготавливают из природного сырья: глина, песок, вода, древесные опилки. В материале нет никаких химических добавок. По сути, это тот же кирпич, но имеющий, в отличие от обычного, гораздо большие размеры, более сложную геометрическую форму, пустоты и поры. В процессе производства в материал добавляют выгорающие добавки в виде древесных опилок. После их выгорания в процессе обжига в изделии остаются поры. Благодаря им уменьшается коэффициент теплопроводности керамики. Воздух внутри пор, а также специально сформованные пустоты обеспечивают блоку высокие теплоизоляционные свойства.
Пустотность блока Porotherm 38 P+W составляет 52%.
Теплопроводность кладки из блоков Porotherm 38 P+W на теплосберегающем растворе составляет 0,14 Вт/(м•К). Сопротивление теплопередаче такой стены R = 2,86 м² К/Вт, больше требуемого в первой температурной зоне Украины. Стену можно не утеплять. Однако при проектировании дома с низким энергопотреблением утепление стен из блоков Porotherm 38 и 44, как часть комплекса мероприятий по снижению энергопотребления, возможна. При этом тем, кто планирует утепление стен, следует помнить: период окупаемости системы утепления стен из блоков Porotherm 38 или 44 может оказаться больше срока эксплуатации теплоизоляции. Это связано как с относительно высокой теплоизоляционной способностью самих блоков, так и с тем, что на стены в доме коттеджного типа приходится всего лишь около 20% общих теплопотерь.

Конструкция, технология, материалы, оборудование
Дом комбинированный, выполнен из разных материалов.
Фундамент – железобетонная сплошная плита. Он не только надежен, но и служит дополнительной защитой от расположенных близко грунтовых вод.
Цоколь также выполнен из монолитного железобетона.
Основной объем здания представляет собой каркас из железобетонных колонн 40х40 см и ростверка (армированный бетонный пояс по периметру 38х35 см), пространство между которыми заполнено пустотелыми керамическими блоками и большими светопрозрачными элементами.
Отдельный монолитный фундамент был выполнен и для чаши бассейна.
Стены дома заказчик решил делать трехслойные. Первый слой – конструктивный (колонны и заполнение между ними из керамических блоков Porotherm-38, перед армированным поясом простой керамический кирпич для большей прочности, хотя впоследствии оказалось, что в них не было необходимости). Второй слой – теплоизоляционный материал – в данном случае негорючий утеплитель – минеральная вата. Третий – высококачественный голландский облицовочный клинкерный кирпич ручной формовки JOOSTEN KESSEL. Данный облицовочный материал придал дому эффектный вид.
Перемычки дома железобетонные. Интересно решение круглого чердачного окна: его тоже обрамил керамический кирпич, выложенный по специально сделанным для этого лекалам.
Перегородки в доме преимущественно кирпичные.
Перекрытия – монолитные железобетонные (h=22 см).
Крыша дома – скатная и имеет деревянную стропильную систему.
Дымоходы, совмещенные с вентиляционными каналами, стали несущими опорами для балок крыши.
Кровельное покрытие: испанская натуральная черепица La Escandella Visum, внешне имитирующая сланец. Использованная в этом проекте кровельная система имеет высокую прочность – 350–400 кг на прогиб, что позволяет свободно передвигаться по поверхности без использования дополнительных систем.
В качестве дополнительного декоративного элемента здания был взят камень – белый известняк без прожилок – долговечный, прочный, не гигроскопичный. Он придал зданию презентабельности. Правда, для его крепления понадобился дополнительный внешний каркас, который фиксировали к стропилам крыши и к стене дома. Окна в доме алюминиево-деревянные немецкого производства.
Отопительные приборы – комбинированный котел (газовый+твердотопливный). Тепло передается по дому через конвекторы. Кроме того, в доме установлена система «теплый пол» и механическая система воздуховодов, спрятанная под подвесным гипсокартонным потолком. Зимой система может использоваться для дополнительного подогрева дома.
